Приложения

Приложения — это дополнительные материалы, которые дополняют текст отчёта, но не включаются в основную часть из-за большого объёма или вспомогательного характера.

В шаблоне modern-g7-32 реализована мощная система автоматизации приложений: они получают буквенную нумерацию, собственные счётчики рисунков и таблиц, а также корректно отображаются в содержании.

Быстрый старт

Чтобы переключить отчёт в режим приложений, используйте команду #show: appendixes. После неё все заголовки первого уровня (=) станут приложениями.

// Конец основного текста#show: appendixes= Листинги программного кодаЗдесь располагается исходный код...= Схемы алгоритмов#figure(image("scheme.png"), caption: "Алгоритм поиска") <flow>// Будет пронумеровано как: Рисунок Б.1

Автоматизация и логика шаблона

При включении режима #show: appendixes шаблон выполняет следующие действия:

1. Смена нумерации: Заголовки получают формат «ПРИЛОЖЕНИЕ А», «ПРИЛОЖЕНИЕ Б» и т. д. согласно 6.17.3.
2. Сброс счётчиков: Для каждого приложения (заголовка 1 уровня) счётчики рисунков, таблиц и формул обнуляются (6.17.6).
3. Формат элементов: Рисунки и таблицы нумеруются с префиксом приложения, например: Рисунок А.1, Таблица В.12.
4. Сквозная нумерация страниц: Сохраняется общая нумерация страниц отчёта.
5. Содержание: В содержание автоматически добавляется слово «Приложение» перед заголовком.

Функции и параметры

appendixes

Функция-обертка, которая переключает контекст документа. Обычно вызывается через #show: appendixes.

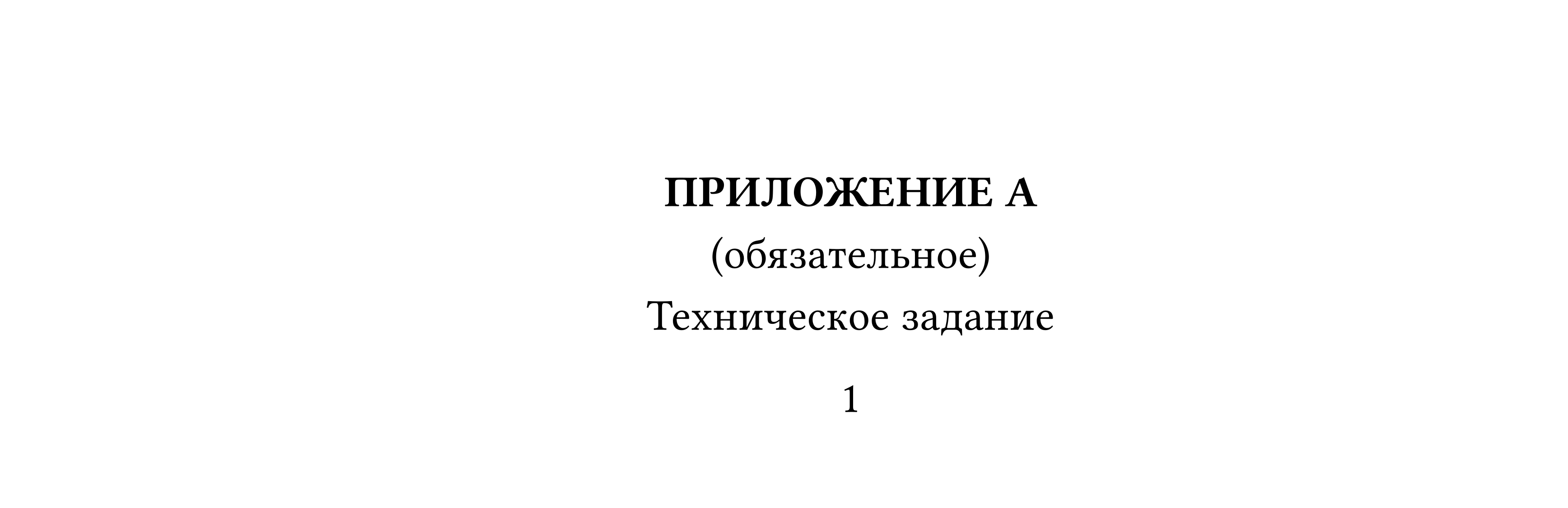

appendix-heading

Специальная функция для создания заголовков приложений с указанием их статуса (обязательное, информационное и т. д.) согласно 6.17.7.

#import "@preview/modern-g7-32:0.2.0": appendixes, appendix-heading#show: appendixes#appendix-heading("обязательное")[Техническое задание]

Продвинутое использование

Вложенные разделы в приложениях

Внутри приложения можно создавать подразделы. Они будут нумероваться с учётом литеры приложения: А.1, А.1.1 и так далее (6.17.6).

Формулы в приложениях

Формулы также автоматически получают нумерацию с буквенным префиксом в круглых скобках, например: (Б.1).

Нумерация страниц

Приложения продолжают общую нумерацию страниц отчёта. Буквенная нумерация относится к самим приложениям и их внутренним элементам, но не запускает новый счётчик страниц. Например, если основная часть закончилась на странице 42, первое приложение начнётся со следующей страницы общей последовательности.

Требования ГОСТ 7.32-2017

5.11.1 В приложения рекомендуется включать материалы, дополняющие текст отчета, связанные с выполненной НИР, если они не могут быть включены в основную часть. В приложения могут быть включены:

• дополнительные материалы к отчету;
• промежуточные математические доказательства и расчеты;
• таблицы вспомогательных цифровых данных;
• протоколы испытаний;
• заключение метрологической экспертизы;
• инструкции, методики, описания алгоритмов и программ, разработанных в процессе выполнения НИР;
• иллюстрации вспомогательного характера;
• копии технического задания на НИР, программы работ или другие исходные документы для выполнения НИР;
• протокол рассмотрения результатов выполненной НИР на научно-техническом совете;
• акты внедрения результатов НИР или их копии;
• копии охранных документов.

5.11.2 Приложения к отчету о НИР, в составе которых предусмотрено проведение патентных исследований, могут быть включены в отчет о патентных исследованиях, оформленный по ГОСТ 15.011, библиографический список публикаций и патентных документов, полученных в результате выполнения НИР, который должен быть оформлен по ГОСТ 7.1, ГОСТ 7.80, ГОСТ 7.82.

6.17.1 Приложения могут включать: графический материал, таблицы не более формата А3, расчеты, описания алгоритмов и программ. Приложение оформляют одним из следующих способов:

1. как продолжение данного отчета на последующих его листах;
2. в виде самостоятельного документа (отдельной книги).

6.17.2 В тексте отчета на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте отчета.

Оформление заголовков

6.17.3 Каждое приложение следует размещать с новой страницы с указанием в центре верхней части страницы слова «ПРИЛОЖЕНИЕ». Приложение должно иметь заголовок, который записывают с прописной буквы, полужирным шрифтом, отдельной строкой по центру без точки в конце.

6.17.4 Приложения обозначают прописными буквами кириллического алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ъ, Ы, Ь. После слова «ПРИЛОЖЕНИЕ» следует буква, обозначающая его последовательность. Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и O. В случае полного использования букв кириллического или латинского алфавита допускается обозначать приложения арабскими цифрами. Если в отчете одно приложение, оно обозначается «ПРИЛОЖЕНИЕ А».

6.17.5 Приложения, как правило, выполняют на листах формата А4. Допускается оформление приложения на листах формата А3.

Нумерация элементов

6.17.6 Текст каждого приложения при необходимости может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения. Приложения должны иметь общую с остальной частью отчета сквозную нумерацию страниц.

Отображение в содержании

6.17.7 Все приложения должны быть перечислены в содержании отчета (при наличии) с указанием их обозначений, статуса и наименования.
